Exportar arquivo Revit para Navisworks

Primeiramente voce vai precisar instalar um blugin gratis disponibilizado pela Autodesk, e isso pode ser feito de duas maneiras:

1 - Se voce ja estiver com o Revit aberto clique em Add-Ins (Complementos) > External Tools (Ferramentas externas) > Autodesk Navisworks.

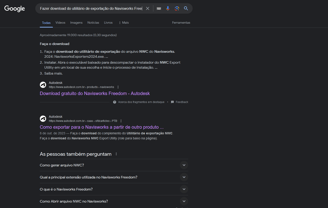

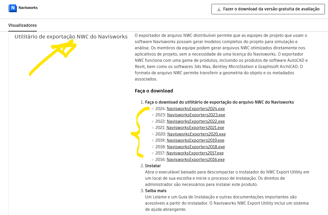

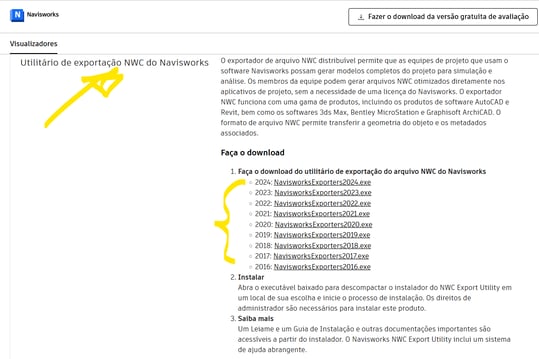

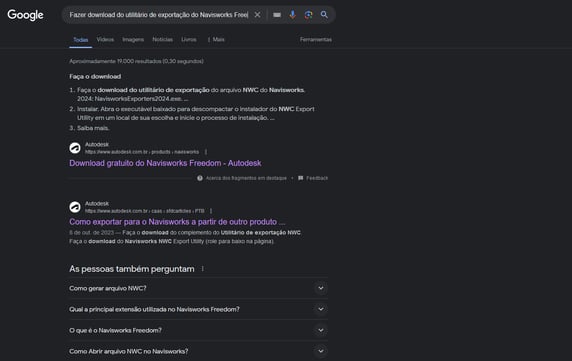

2 - Digite no Google: "Fazer download do utilitário de exportação do Navisworks Freedom ou do Navisworks NWC", a dica do google provavelmente ja vai aparecer na tela, entao clique na opcao do site oficial da Autodesk, la voce tera a opcao de baixar um Utilitário de visualização ou um Utilitário de exportação depois, procure a versao do seu Revit e pronto, clique para fazer o download.

Figura - 1

Figura - 2

A instalação é simples, você nem precisa fechar o Revit e uma vez instalado você verá a opção na seção Exportar Arquivo (NFC), uma vez exportado você pode abrir o arquivo e salvá-lo como NWF.

Se você precisar inserir um arquivo dentro de outro e ainda mais fácil, clique em Add, mas se precisar rotacionar o desenho em relação a outro você precisará fazer isso no Revit, mas não precisa exatamente girar todo o seu desenho, existe uma maneira mais fácil.

Rotacionar o desenho no Revit

A forma mais comum de fazer isso é selecionar o desenho e depois clicar em "rotacionar", mas essa não seria a maneira ideal pois cadaesenho tem suas coordenadas de projeto e se você estiver trabalhando em um projeto compartilhado isso nunca devera ser feito.

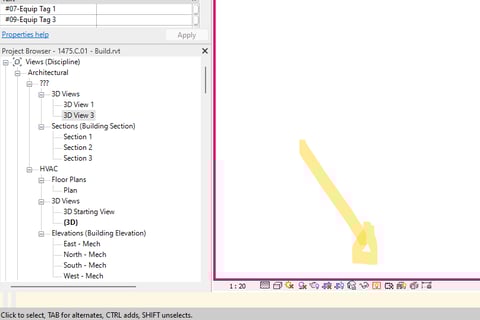

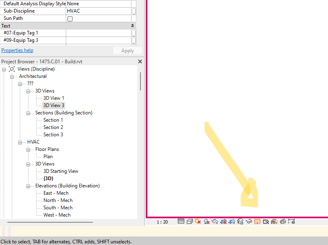

A maneira correta é encontrar o seu marco referencial de origem, que geralmente está desativado, portando veja as imagens a seguir.

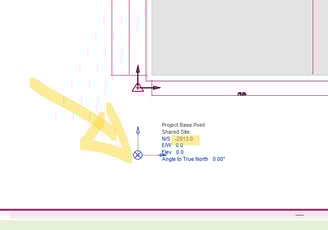

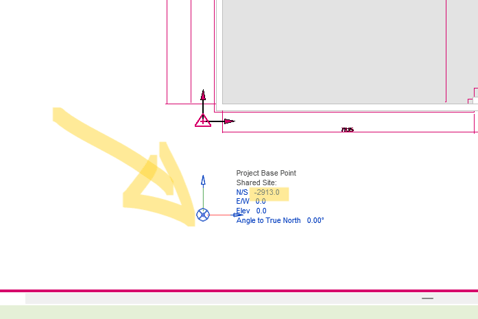

Aqui esta a nossa origem com as suas coordenadas 0,0,0.
