Estudo de Caso comparando BIM e CAD

TCC BIM - Estudo de Caso comparando CAD e BIM

Me formei em Engenharia Civil em meados de 2018 e nessa época eu preparei alguns slides legais para surpreender a banca. Infelizmente eu perdi o arquivo com a apresentação e por sorte eu tinha feito um vídeo com a introdução. Inserimos logo abaixo um vídeo da minha apresentação de TCC, o tema foi: Estudo comparativo do uso das Plataformas BIM e CAD na execução de estações elevatórias de esgoto de Municípios no Estado do Ceará.

O programa utilizado foi o Keynote da Apple, na epoca eu tinha um Macbook Pro, muito bom por sinal, mas tive que vender logo em seguida (Engenheiro) pois grande parte dos programas utilizados na Engenharia nao existem, ou nao existiam para o OS da Apple, infelizmente. O vídeo não tem áudio descrevendo, mas para alguém que queira fazer uma apresentação sobre esse tema, é um bom começo, um dia pretendo colocar um audio descrevendo casa slide e explicando função de cada item.

Estudo de Caso, modelo escrito

“O único homem que está isento de erros, é aquele que não arrisca acertar.”

Albert Einstein.

Foi com essa citação de Albert Einstein que iniciei meu estudo, em seguida fiz o resumo de maneira simples e objetiva da Construção Civil e o papel importante que ela tem para a Economia dos Países, ainda que seja uma atividade que utiliza poucas tecnologias em seu processo construtivo, necessita portanto de grandes investimentos no que se refere à redução de tempo e custos. O mercado mundial vem se atualizando e buscando melhorias no que diz respeito a planejamento, execução e pós-execução das obras civis, isso é reflexo de uma crescente necessidade que há tempos não haviam sido feitas. O BIM, Building Information Modelling, ou modelagem da informação da construção, é uma ferramenta que está sendo implantada no Brasil, tanto no setor público quanto no privado, que vem sendo utilizada em diversas partes do mundo. Através desse estudo de caso foi feito uma análise tornando-se possível uma comparação entre os projetos em 2D, pelo método tradicional (CAD) e o 3D utilizando o a metodologia BIM como ferramenta de desenvolvimento. Foi possível identificar quais as principais vantagens em potencial para a Construção Civil na elaboração de projetos fazendo uso de tecnologia especificas nas diversas fases de sua concepção.

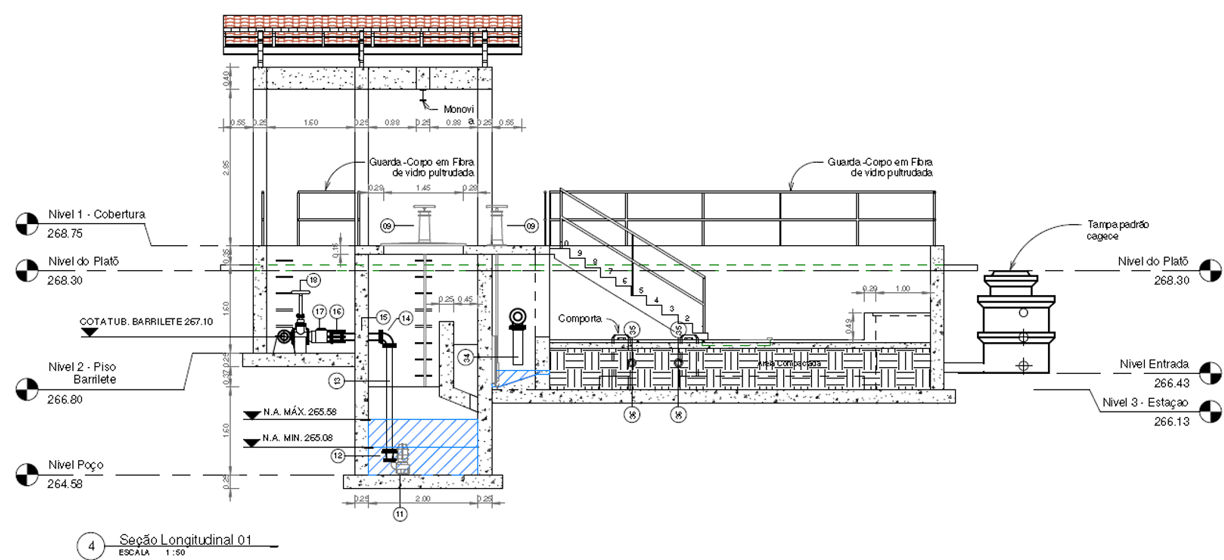

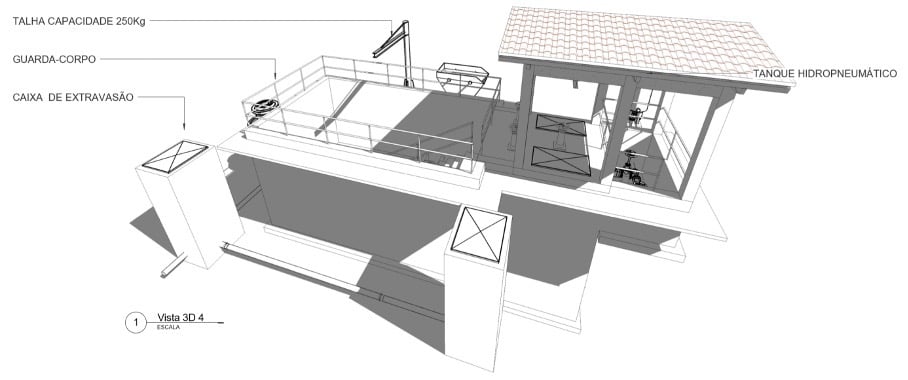

Componentes que constituem as Estações Elevatórias de Esgotos – EEE’s

De acordo com Nuvorali (2003), EEE’s são unidades eletromecânicas do sistema de esgotamento sanitário cujos custos incidem na exploração do sistema e devem ser cuidadosamente evitadas para se obter um menor custo global. Segundo a NBR 12208 as elevatórias são instalações destinadas ao transporte do esgoto do nível do poço de sucção ao nível da linha de recalque das bombas. A NBR 12208 também classifica os componentes básicos de cada unidade da seguinte forma:

Canal afluente

Localizada a montante do poço de sucção é destinada a instalação de registros ou comportas para inspeção, manutenção de entrada e by-pass, ou seja, caminho alternativo para o seguimento dos dejetos.

Grade de barras

Dispositivo instalado na entrada da estação, responsável pela retenção de sólidos mais grosseiros que possam vir a danificar os equipamentos. O espaçamento entre as barras é dimensionado obedecendo à velocidade máxima do fluido através da grade e a perda de carga.

Extravasão

Conjunto de tubulações e conexões necessárias para evitar inundação da estação, dimensionado com vazão máxima igual a do afluente de destino somado com a contribuição pluvial. O extravasor também deve ser dimensionado para a vazão máxima de entrada da elevatória.

Medidor de Vazão

Recomendado para medição da vazão após a passagem do fluido pela grade de barras. Instalada em locais abertos e com o liquido fluindo por gravidade. O sistema de medição mais comum em estações de esgoto é a Calha Parshall.

Registros, válvulas e comportas

Equipamentos que devem ser instalados em locais de fácil acesso à operação com indicação clara da posição fechada e aberta. Recomenda-se a inserção desse dispositivo sempre antes de equipamentos que necessitam de manutenção periódica.

Tubulações

A disposição dos tubos, assim como as válvulas, deve ser adequada para operação, manutenção e reparação, providas sempre de juntas de desmontagem para evitar transmissão de esforços a equipamentos instalados. Devem ter revestimentos interno e externo resistentes a características adversas do esgoto.

Suspensão e movimentação

Dispositivos e aberturas necessários para colocação e retiradas de equipamentos elétricos e mecânicos com carga distribuída nos apoios que devem ser considerados na estrutura do edifício da elevaria e capacidade suficiente para este fim.

Circulação de pessoal

Escadas e acessos previstos para circulação e operação da estação com segurança, proteção com guarda-corpo, corrimão, e piso de material antiderrapante e com resistência a corrosão. Escadas do tipo marinheiro não são admitidas.

Ventilação

O edifício da elevatória deve ser ventilado de modo a evitar concentração de gases que possam causar explosões, intoxicação ou desconforto.

Drenagem de piso do poço seco

O piso do poço seco deve conter drenagem para as águas de lavagens ou eventual inundação. Esse liquido drenado deve ser destinado ao poço de sucção que por sua vez recalca através das bombas hidráulicas para a estação de tratamento.

Bomba hidráulica

Obedecendo ao limite superior recomendado de 1.800 rpm, devem ser previstas no mínimo dois conjuntos moto-bomba, selecionadas observando suas curvas características que resulte no funcionamento adequado, bem como a potência de acionamento do motor que deve ser calculado de modo a atender com folga, qualquer ponto de operação. Bombas para drenagem não devem ser utilizadas para recalque de esgoto.

Iluminação

O edifício da elevatória deve ser provido de iluminação natural e elétrica em conformidade com as prescrições da NBR 5410. Os interruptores devem ser instalados na parte externa da entrada do recinto de operação.

Água de serviço

Deve ser previsto sistema de água de serviços, não sendo recomendada a utilização de esgoto para reposição de água em dispositivos de proteção e lubrificação.

Gerador de emergência

Deve ser previsto, no ponto de entrada de energia elétrica, dispositivo que permita a ligação de gerador de emergência.

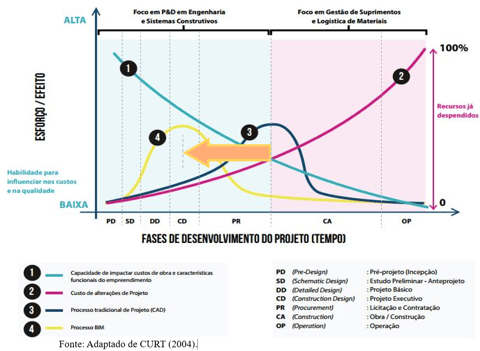

Curva de Mac Leamy

Patrick Mac Leamy, arquiteto da HOK, desenvolveu com foco na construção civil uma curva que leva seu nome e representa os efeitos de modificação dos projetos tanto em BIM como em CAD ao longo da vida útil do projeto onde é possível antecipar a geração de esforços numa fase em que a modificação do projeto pode ser feita sem gerar interferências significativas nos recursos
